1. 概述

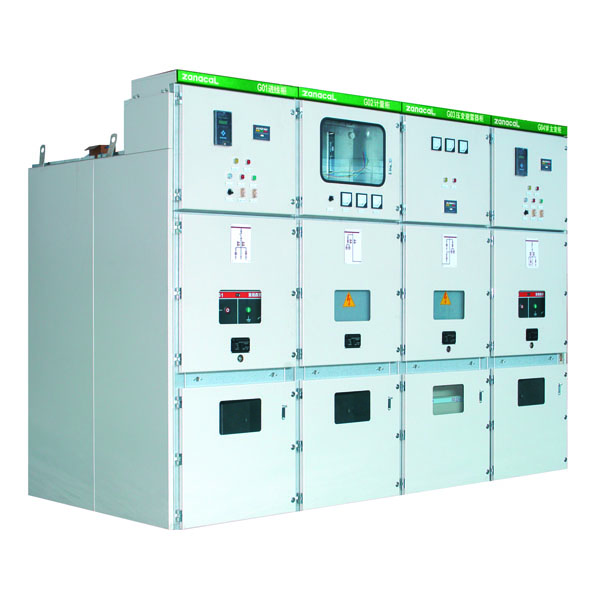

KYN28-12 型户内金属铠装移开式开关设备 ( 以下简称开关设备 ) 系 3.6~12kV 三相交流 50Hz 单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统二次变电所的受电、送电及大型高压电动机起动等,实行控制保护、监测之用。本开关设备满足IEC298、GB3906、DL/T404 等标准要求,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能,既可配用国产的 VS1(ZN63) 真空断路器,又可配用 ABB 公司的 VD4 真空断路器,实为一种性能优越的配电装置。
2. 使用环境条件
2.1. 正常环境条件
• 周围空气温度:上限 +40℃,下限 -25℃
• 海拔 2000m
• 相对环境湿度日平均不大于 95%,月平均不大于 90%
• 地震烈度不超过 8 度
• 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
• 无严重污秽及经常性的剧烈振动。严酷条件下严酷度设计满足 1 类要求。
2.2. 特殊工作条件
在超过规定的正常的环境条件下使用时,由用户和制造商协商。
3. 型号含义
K Y N 28A -- 12 (Z)
(1) (2) (3) (4) (5) (6)
(1) 金属铠装开关设备
(2) 移开式
(3) 户内
(4) 设计系列序号
(5) 额定电压
(6) 真空断路器
